BELAJAR ASSEMBLY DENGAN MIDE-51

Pada materi lalu kita telah belajar membuat SIMULASI MIKROKONTROLER MENGGUNAKAN BAHASA PEMROGRAMAN ASSEMBLY DENGAN PROTEUS 7.7 SP2 + mide-51. Selanjutnyakita akan belajar membuat bahasa pemrograman assembly dengan software mide-51.

Sebelum bekerja dengan MIDE-51 ini install software yang telah di download, double click software midepack02511.exe. Ikuti semua langkah yang ada pada saat instalasi software ini. Setelah semua selesai buka software MIDE-51. Start>MIDE-51 package>MIDE-51, dan tampilan software tersebut seperti gambar dibawah ini.

Tampilan awal MIDE-51

Buka project baru dengan cara click File>New

Pilih device yang akan digunakan click Device>Select, misalnya ingin bekerja dengan mikrokontroler AT89C51 maka pilih 89C51AC2, selanjutnya click OK
.

Selanjutnya tulislah source code bahasa assembly seperti berikut :

Kemudian Untuk membuat program  assembler  maka  click  File>Save as  dan buat file dengan  extension  asm (*.asm), misalnya coba.asm

Tampilan akan berubah seperti gambar berikut

Untuk meng-compile program yang telah kita buat, click Build>Build /

Setelah di-compile, maka kita telah membuat file berekstensi *.hex.

Selanjutnya kita bisa mensimulasikan file tersebuat dalam rangkaian mikro dengan proteus. Untuk rangkaian dengan menggunakan AT89c51 telah kita pelajari pada materi SIMULASI MIKROKONTROLER MENGGUNAKAN BAHASA PEMROGRAMAN ASSEMBLY DENGAN PROTEUS 7.7 SP2 + mide-51. Jika simulasi berhasil maka pada pin ic 0.0 s/d 0.4 yang dihubungkan dengan lampu led akan menyala.

Penjelasan

Clr P0.0 ;(adalah memberikan logika 0 ke kaki 0.0, yang mengakibatkan led menyala)

Selanjutnya cobalah membuat dengan source code di bawah ini.

org 0h

start: Setb P0.0

      Setb P0.1

      Setb P0.2

      Setb P0.3

      Setb P0.4

end

Apa yang terjadi? Selamat mencoba.

SIMULASI MIKROKONTROLER MENGGUNAKAN BAHASA PEMROGRAMAN ASSEMBLY DENGAN PROTEUS 7.7 SP2 + mide-51

Pada pembahasan ini kita akan belajar mengaplikasikan bahasa pemrograman asembly dengan hardware, yaitu ic mikrokontroler AT89c51. Bahasa pemrograman kita buat dengan software mide-51. Sedangkan untuk rangkaian mikro serta simulasinya kita pakai proteus 7.7 SP2.

1. PEMBUATAN PROGRAM DENGAN mide-51

• Langkah awal siapkan file *.hex yang telah kita buat dengan software mide-51. Pembahasan mengenai software ini akan kita bahas pada materi selanjutnya. File *.hex bisa download di sini.

2. PEMBUATAN RANGKAIAN MIKROKONTROLER DENGAN PROTEUS

• Bukalah program proteus 7.7

• Pada tampilan awal proteus, bukalah  “library” – “pick device/symbol” pada jendela pick devices masukkan keywords “89c51” klik AT89c51 pada bagian result kemudian “ok”

• Akan muncul jendela sebagai berikut

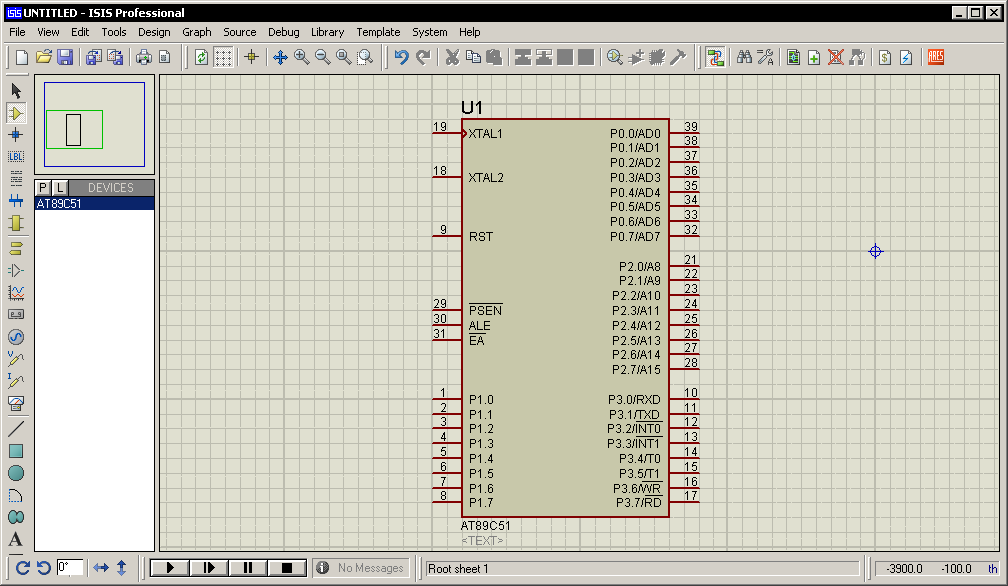

• Klik pada AT89c51 kemudian klik 2x pada area kerja, sehingga ic akan nampak pada area kerja seperti berikut



• bukalah  “library” – “pick device/symbol” pada jendela pick devices masukkan keywords “resistor” klik RESISTOR pada bagian result kemudian “ok”

• bukalah  “library” – “pick device/symbol” pada jendela pick devices masukkan keywords “led green” klik LED-GREEN pada bagian result kemudian “ok”

• IC, RESISTOR, LED-GREEN telah tampil di lembar proteus, jika belum tampil di lembar kerja, klik pada komponen yang diinginkan dan klik 2x pada lembar kerja. Sehingga tampak tampilan berikut

• Langkah selajutnya adalah memberi catu/tegangan pada rangkaian tersebut, denga cara klik kanan pada area kerja – place – terminal - power

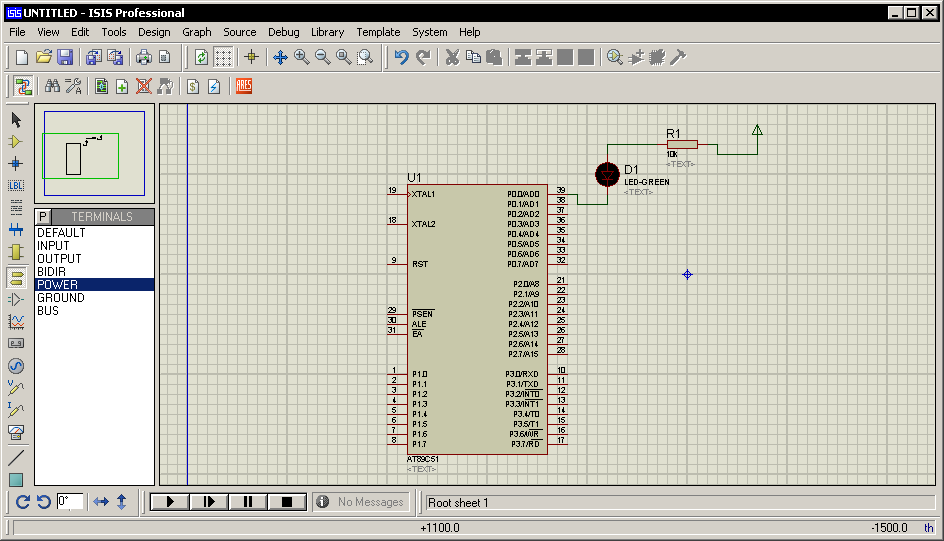

• Kemudian hubungkan semua komponen seperti gambar berikut

• Pada komponen R1 tertera nilai 10k, ubahlah ke nilai 470 denga cara klik 2x pada komponen, kemudian  pada jendela Edit Komponen, ubahlah nilai pada Resistance (Ohm) dengan angka 470, “ok”

• Rangkaian utama telah selesai

3. MEMPROGRAM RANGKAIAN

• Klik kanan pada ic AT89c51 kemudian - edit propertis

• Pada jendela edit component, isilah “program file” dengan file *.hex yang telah kita persiapkan di langkah pertama



• Kemudian “ok”

4. SIMULASI  RANGKAIAN

• Tekan tombol “play” pada bagian bawah tampilan proteus

• Jika berhasil maka lampu led akan berkedip dengan nyala hijau

SIMULASI DASAR MIKROKONTROLER DENGAN PROTEUS 7.7 SP2

Pada pembahasan lalu kita telah Belajar Membuat Program Lampu Led Pada Atmega-8 dengan CodeVisionAVR. Selanjutnya kita akan belajar mensimulasikan program tersebut pada ic mikrokontroler atmega8. Sebelumnya pastikan software proteus telah terinstal di PC, dapat dilihat pada panduan Instalasi Proteus 7.7 Sp2 + Patch.

1. PEMBUATAN PROGRAM DENGAN CODEVISIONAVR

• Langkah awal siapkan file *.hex yang telah kita buat pada pembahasan Belajar Membuat Program Lampu Led Pada Atmega-8 dengan CodeVisionAVR. File *.hex yang kita buat adalah program yang mengendalikan lampu LED yang tersambung pada port D pada kaki-kaki ic Atmega8.

2. PEMBUATAN RANGKAIAN MIKROKONTROLER DENGAN PROTEUS

• Bukalah program proteus 7.7

• Pada tampilan awal proteus, bukalah  “library” – “pick device/symbol” pada jendela pick devices masukkan keywords “atmega8” klik ATMEGA8 pada bagian result kemudian “ok”

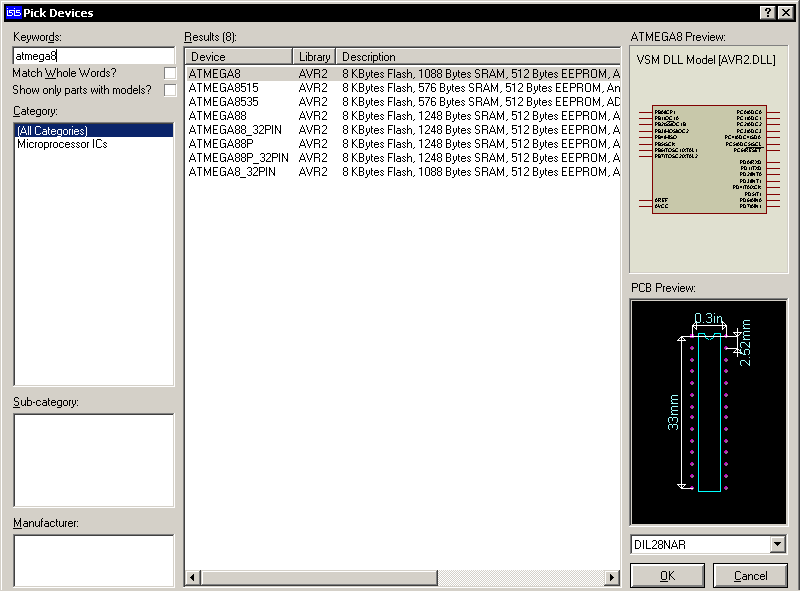

• Akan muncul jendela sebagai berikut

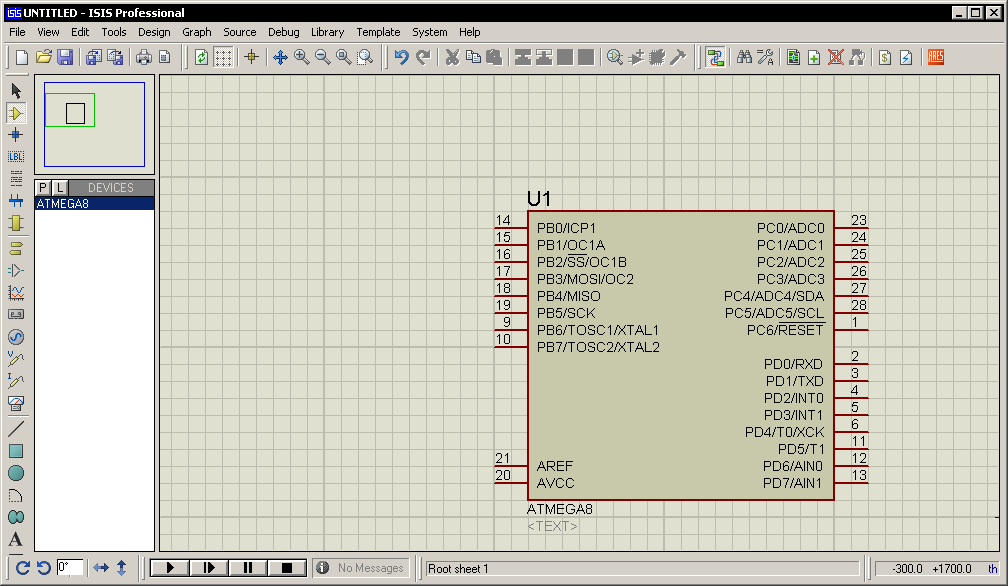

• Klik pada ATMEGA8 kemudian klik 2x pada area kerja, sehingga ic akan nampak pada area kerja seperti berikut

• bukalah  “library” – “pick device/symbol” pada jendela pick devices masukkan keywords “resistor” klik RESISTOR pada bagian result kemudian “ok”

• bukalah  “library” – “pick device/symbol” pada jendela pick devices masukkan keywords “led green” klik LED-GREEN pada bagian result kemudian “ok”

• IC, RESISTOR, LED-GREEN telah tampil di lembar proteus, jika belum tampil di lembar kerja, klik pada komponen yang diinginkan dan klik 2x pada lembar kerja. Sehingga tampak tampilan berikut

• Langkah selajutnya adalah memberi catu/tegangan pada rangkaian tersebut, denga cara klik kanan pada area kerja – place – terminal - power

• Kemudian hubungkan semua komponen seperti gambar berikut

• Pada komponen R1 tertera nilai 10k, ubahlah ke nilai 470 denga cara klik 2x pada komponen, kemudian  pada jendela Edit Komponen, ubahlah nilai pada Resistance (Ohm) dengan angka 470, “ok”

• Rangkaian utama telah selesai

3. MEMPROGRAM RANGKAIAN

• Klik kanan pada ic atmega8 kemudian - edit propertis

• Pada jendela edit component, isilah “program file” dengan file *.hex yang telah kita persiapkan di langkah pertama

• Kemudian “ok”

4. SIMULASI  RANGKAIAN

• Tekan tombol “play” pada bagian bawah tampilan proteus

• Jika berhasil maka lampu led akan menyala hijau

INSTALASI PROTEUS 7.7 SP2 + PATCH

INSTALASI PROTEUS 7.7 SP2 + PATCH

Sebelum menginstal program ini, pastikan anda telah memiliki master dari proteus 7.7 SP2 disertai dengan patchnya.  Simpanlah folder master proteus pada folder misal MyDocuments, selanjutnya langkah-langkahnya adalah sebagai berikut :

1. Jalankan pro-setup77
2. “Next”
3. “Next”akan tampil jendela berikut
4. Tekan “browse for key file”
5. Carilah key pada folder misal C:\Documents and Settings\xp\My Documents\Proteus 7.7 SP2 Pro\Patch Proteus 7.7 SP2 v1.1 dengan nama file LICENCE.lxk (letak key tergantung dimana folder master proteus disimpan)
6. Tekan “open”, akan tampil jendela berikut
7. Tekan “instal” kemudian “yes” akan tampak jendela berikut
8. Tekan “close”
9. Pastikan bahwa lisensi akan valid sampai 01/01/2030 kemudian tekan “next”
10. Lanjutkan proses instal dengan tekan tombol “next” hingga program selesai diinstal
11. Tekan “finish”
12. Bukalah folder  “Patch Proteus 7.7 SP2 v1.1” yang ada pada folder master program proteus, dan jalankan file Proteus Pro 7.7 SP2 v1.1.exe
13. Tekan “update” hingga muncul pesan update installed successfully “ok” dan “close”
14. Program telah berhasil diinstal
15. Untuk memastikan program proteus 7.7 SP2 berhasil diinstal bukalah Start – all program – Proteus 7 Professional – ISIS 7 Professional , akan tampil jendela sebagai berikut
16. Sebaiknya beri centang pada “don’t show this dialogue again ?” dan tekan “no”
17. Proteus siap digunakan

PIN KONFIGURASI ATMEGA8

Carilah datasheet Atmega8 dan jelaskan masing-masing fungsi pin 1 s/d 28
ket : 1 orang mengerjakan 1 pin, nomor pin sesuai nomor absen. Buat dalam sebuah file (nama kamu).txt

LastError $

Menunjukkan cara menggunakan "LastError $" makro yang menampilkan error sistem yang didefinisikan string terkait dengan GetLastError () fungsi API.



Penjelasan Source Code

Tugas !

Jelaskan fungsi source kode di bawah ini !

1. fclose NULL
2. invoke SendMessage,0,0,0,0
3. invoke RegisterClassEx,ADDR wc

Belajar Membuat Program Lampu Led Pada Atmega-8 dengan CodeVisionAVR

Bukalah program CodeVisionAVR dengan tampilan default sperti ini :

Klik File – New – Project – OK - yes,  sampai muncul tampilan berikut :

Pada Tab Chip, ubah pada posisi Atmega8 dan Clock pada 1 Mhz

Pada Tab Ports,  klik pada Port D

Pada Data Direction Bit 0 s/d Bit 7 ubah pada posisi “out” dengan cara klik pada kotak ” in” hingga berubah menjadi out

Kemudian File – Generate, Save and Exit  akan muncul tampilan sbb:

Simpan pada folder Anda, dengan nama terserah, misal  “coba”

Penyimpanan dilakukan 4 kali yaitu untuk file tipe:

1. C Compiler files (*.c),
2. Poject files (*.prj), dan
3. C Compiler source files (*.c)
4. CodeWizardAVR project files (*.cwp)

Simpanlah dengan nama file yang sama

Setelah semua selesai disimpan, akan muncul jendela berikut

Analisislah code yang telah dibuat:

/*****************************************************

This program was produced by the

CodeWizardAVR V2.04.4a Advanced

Automatic Program Generator

© Copyright 1998-2009 Pavel Haiduc, HP InfoTech s.r.l.

http://www.hpinfotech.com

Project :

Version :

Date    : 4/15/2011

Author  : NeVaDa

Company :

Comments:

Chip type               : ATmega8

Program type            : Application

AVR Core Clock frequency: 1.000000 MHz

Memory model            : Small

External RAM size       : 0

Data Stack size         : 256

*****************************************************/

#include <mega8.h>

// Declare your global variables here

void main(void)

{

// Declare your local variables here

// Input/Output Ports initialization

// Port B initialization

// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In

// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T

PORTB=0x00;

DDRB=0x00;

// Port C initialization

// Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In

// State6=T State5=T State4=T State3=T State2=T State1=T State0=T

PORTC=0x00;

DDRC=0x00;

// Port D initialization

// Func7=Out Func6=Out Func5=Out Func4=Out Func3=Out Func2=Out Func1=Out Func0=Out

// State7=0 State6=0 State5=0 State4=0 State3=0 State2=0 State1=0 State0=0

PORTD=0x00;

DDRD=0xFF;

// Timer/Counter 0 initialization

// Clock source: System Clock

// Clock value: Timer 0 Stopped

TCCR0=0x00;

TCNT0=0x00;

// Timer/Counter 1 initialization

// Clock source: System Clock

// Clock value: Timer1 Stopped

// Mode: Normal top=FFFFh

// OC1A output: Discon.

// OC1B output: Discon.

// Noise Canceler: Off

// Input Capture on Falling Edge

// Timer1 Overflow Interrupt: Off

// Input Capture Interrupt: Off

// Compare A Match Interrupt: Off

// Compare B Match Interrupt: Off

TCCR1A=0x00;

TCCR1B=0x00;

TCNT1H=0x00;

TCNT1L=0x00;

ICR1H=0x00;

ICR1L=0x00;

OCR1AH=0x00;

OCR1AL=0x00;

OCR1BH=0x00;

OCR1BL=0x00;

// Timer/Counter 2 initialization

// Clock source: System Clock

// Clock value: Timer2 Stopped

// Mode: Normal top=FFh

// OC2 output: Disconnected

ASSR=0x00;

TCCR2=0x00;

TCNT2=0x00;

OCR2=0x00;

// External Interrupt(s) initialization

// INT0: Off

// INT1: Off

MCUCR=0x00;

// Timer(s)/Counter(s) Interrupt(s) initialization

TIMSK=0x00;

// Analog Comparator initialization

// Analog Comparator: Off

// Analog Comparator Input Capture by Timer/Counter 1: Off

ACSR=0x80;

SFIOR=0x00;

while (1)

     {

     // Place your code here

     };

}

Teks program di atas adalah code yang dibuat dengan wizard secara otomatis (port, clock, tipe ic, input dan output, diatus secara otomatis), kita tinggal memasukkan code utama pada  “// Place your code here”

Karena diawal kita telah mensetting port D sebagai output, maka kita akan coba membuat progam lampu pada port D. Maksudnya, lampu LED yang kita kendalikan adalah lampu LED yang tersambung pada port D pada kaki-kaki ic Atmega8.

Masukkan Kode
“ PORTD = 0b11110000; ” (tanpa petik) pada “// Place your code here”  sehingga hasilnya adalah sbb:

while (1)

     {

     PORTD = 0b11110000;

     };

}

Kemudian Project – Build All, akan muncul tampilan berikut sebagai tanda bahwa proses compiler sukses

Bukalah pada folder tempat penyimpanan file yang telah dibuat , buka folder “exe” dan cari file bertipe (*.hex) dan (*.rom)

Apabila kedua file tersebut belum ada berarti program yang kita buat masih belum berhasil, perlu diketahui saat kita mendownload program ke dalam ic atmega8, file yang dibutuhkan adalah file bertipe .hex

pertemuan 2 : tugas

Kerjakan soal berikut berdasarkan referensi http://copyopaste.blogspot.com/2011/04/teori-mikroprosesor-mikrokontroller.html

1. Jelaskan pengertian mikroprosesor dan mikrokontroler
2. Mikroprosesor bersifat general purpose, Mikrokontroller specific purpose jelaskan!
3. Sebutkan bagian-bagian mikroprosesor
4. Sebutkan bagian-bagian sistem mikroprosesor
5. Beri contoh perangkat elektronik yang menggunakan sistem mikro (mikroprosesor/mikrokontroller)

TEORI MIKROPROSESOR & MIKROKONTROLLER

MIKROPROSESOR

Sebuah mikroprosesor (sering dituliskan: µP atau uP) adalah sebuah central processing unit (CPU) elektronik komputer yang terbuat dari transistor mini dan sirkuit lainnya dalam sebuah sirkuit terintegrasi (IC)semikonduktor

Mikroprosesor bersifat general purpose (fungsi umum, fleksibel). Sehingga berisikan sepaket chip yang hanya berfungsi sebagai pengolah data (terdiri dari ALU, PC, SP, register, clock, interrupt, data/address bus) dari memory. Dan dikarenakan tidak memiliki fitur terintegrasi sebagaimana mikrokontroler maka untuk menjadikannya dapat beroperasi kita perlu menambahkan lagi RAM, I/O, dan berbagai device/periferal lain (tergantung tujuan penggunaannya). Implementasinya misal seperti yang selama ini kita kenal dengan processor Intel dan AMD untuk PC adalah termasuk jenis ini.

• Kemasan Mikroprosesor

Ada empat jenis bentuk kemasan Mikroprosesor:

1. PDIP: Pastic Dual Inline Package
2. PLCC: Plastic J-Lieded Chip Carrier
3. TQFP: Plastic Gull Wing Quad Flat Package
4. SOIC: Plastic Gull-wing Small Outline.

Ket :

1. PDIP: Kemasan IC bahan dari plastik kaki/pin dalam dua jalur
2. PLCC: Kemasan IC bahan dari plastik kaki/pin dalam 4 sisi mengarah    masuk
3. TQFP: Kemasan IC bahan dari plastik dengan pin bentuk sayap di 4 sisi
4. SOIC:  Kemasan IC bahan dari plastik dengan pin bentuk sayap di 2 sisi

• Sistem Mikroprosesor

Dalam prosesnya mikroprosesor adalah kesatuan sebuah sistem yang yang tidak bisa bekerja sendiri. Komponen utama sebuah sistem Mikroprosesor tersusun dari lima unit pokok:

1. mikroprosesor atau Microprocessor Unit ( MPU) atau CPU, yang terdiri dari

• Control Unit (CU)
• Arithmetic Logic Unit (ALU)
• Register Unit (RU)

2. unit memori baca atau Read Only Memory (ROM),
3. unit memori baca tulis atau Read Write Memory (RWM),
4. unit masukan keluaran terprogram atau Programmable Input Output(PIO) dan
5. unit detak/Clock.

Gambar  Blok Diagram Sistem Mikroprosesor

MPU adalah sebuah CPU yang tersusun dari tiga bagian pokok yaitu:

1. Control Unit (CU)
2. Arithmetic Logic Unit (ALU)
3. Register Unit (RU)

Sebagai CPU, MPU bekerja dan melakukan fungsi dasar yaitu fungsi Logika dan Aritmetika. Fungsi Logika antara lain fungsi AND, OR, XOR, CPL, dan NEG. Sedangkan fungsi Aritmetika antara lain: ADD, SUB, ADC, SBC, INC, dan DEC.

Disamping fungsi pengolahan Aritmetika dan Logika MPU juga melakukan fungsi pengalihan data dengan menggunakan perintah MOV, atau LOAD, EXCHANGE, PUSH, dan POP. Untuk menyimpan program dan data yang digunakan pada sistem Mikroprosesor harus dilengkapi dengan Memori.

Jadi memori mutlak diperlukan dalam Sistim Mikroprosesor. Tanpa ada memori Sistim Mikroprosesor tidak dapat bekerja terutama memori program dalam ROM.

I/O unit dipersiapkan untuk menghubungkan MPU dengan alat-alat input-output luar seperti Keyboard, Monitor, Printer, Mouse, dan sebagainya.

ALU berfungsi sebagai bagian yang melakukan operasi aritmatik dan logika dalam memproses data. Bagian ini yang melakukan operasi bagian dalam mikroprosesor

Sedangkan Register berfungsi untuk menyimpan data sementara hasil proses oleh mikroprosesor. Fungsinya hampir sama dengan piranti memori mikroprosesor dengan perbedaan bahwa: Memori berada diluar mikroprosesor sedangkan register berada didalam mikroprosesor, Memori diidentifikasi dengan alamat sedangkan register diidentifikasi oleh nama register oleh mikroprosesor.

Bagian Timing & Control Unit berfungsi sebagai pembangkit daur-waktu untuk antarmuka dengan peripheral pada bus alamat, data dan kontrol. Selain itu mengendalikan bus-bus tambahan lainnya seperti interupsi, DMA dan lain sebagainya, tergantung arsitektur mikroprosesor itu sendiri.

Sistim Bus

Mikroprosesor berkomunikasi dengan unit memori, unit I/O menggunakan saluran yang disebut dengan BUSS. Setiap Mikroprosesor dilengkapi dengan tiga bus sebagai berikut:

Tabel Sistem Bus

Nama Bus	Sifat	Arah Datadari CPU	Jumlah Saluran
Bus Data	Dua arah	Masuk dan Keluar	8 bit
Bus Alamat	Satu arah	Keluar	16 bit
Bus Kendali	Satu arah	Masuk dan Keluar	10–12 bit

Alih data diantara MPU dengan komponen luar berlangsung pada Bus Data. Mikroprosesor standar memiliki saluran bus data 8 bit dua arah artinya alih data atau informasi berlangsung pada 8 saluran paralel dari MPU ke unit lain diluar MPU atau dari unit lain di luar ke MPU.

Untuk menetapkan kemana data itu dikirim atau dari mana data itu diambil di gunakan bus alamat. Bus alamat bertugas menetapkan dan memilih satu lokasi memori atau satu lokasi I/O yang hendak di akses.

Bus Kendali adalah seperangkat bit pengendali yang berfungsi mengatur: (1) Penyerempakan memori, (2) Penyerempakan I/O, (3) Penjadualan MPU, Interupsi, DMA , (4) Pembentuk Clock, dan Reset.

Gambar Blok Diagram Sistem Bus

MIKROKONTROLLER

Mikrokontroller/Pengendali mikro (Inggris: microcontroller) adalah sistem mikroprosesor lengkap yang terkandung di dalam sebuah chip. Mikrokontroler berbeda dari mikroprosesor serba guna yang digunakan dalam sebuah PC, karena sebuah mikrokontroler umumnya telah berisi komponen pendukung sistem minimal mikroprosesor, yakni memori dan antarmuka I/O.

Mikrokontroler bersifat specific purpose (fungsi khusus, terbatas). Sehingga berisikan sepaket chip lengkap yang terdiri dari fitur-fitur pengolah data yang juga terdapat dalam mikroprosesor, ditambah RAM, ROM, I/O, dan fitur terintegrasi lain di dalamnya. Implementasinya dapat ditemui pada berbagai macam perangkat rumah tangga, telekomunikasi, otomotif, mesin industri, elektronik, dan perangkat-perangkat lain yang memiliki ‘otak’ (embedded system) di dalamnya.

Diagram blok sebuah mikrokontroler

• Kemasan Mikrokontroler

Ada empat jenis bentuk kemasan Mikrokontroler:

1. PDIP: Pastic Dual Inline Package
2. PLCC: Plastic J-Lieded Chip Carrier
3. TQFP: Plastic Gull Wing Quad Flat Package
4. SOIC: Plastic Gull-wing Small Outline.

• Sistem Mikrokontroler

Ada perbedaan yang cukup penting antara Mikroprosesor dan Mikrokontroler. Jika Mikroprosesor merupakan CPU (Central Processing Unit) tanpa memori dan I/O pendukung dari sebuah komputer, maka Mikrokontroler umumnya terdiri dari CPU, Memori , I/O tertentu dan unit pendukung, misalnya Analog to Digital Converter (ADC) yang sudah terintegrasi di dalam mikrokontroler tersebut. Kelebihan utama dari Mikrokontroler ialah telah tersedianya RAM dan peralatan I/O Pendukung sehingga ukuran board mikrokontroler menjadi sangat ringkas. Terdapat berbagai jenis mikrokontroler dari berbagai vendor yang digunakan secara luas? di dunia. Diantaranya yang terkenal ialah dari Intel, Maxim, Motorolla , dan ATMEL.

Salah satu Contoh IC mikrokontroler AT89C51:

IC AT89C51 mempunyai 40 pin yang sesuai dengan mikrokontroler 8031, dengan susunan kaki seperti Gambar 2 .

Gambar 2 Nama Pin-pin AT89C51

Jika kita lihat diagram blok mikrokontroler ini, terlihat jelas kesempurnaan dari fasilitas yang diberikannya. Gambar 3 merupakan diagram blok IC tersebut :

Gambar 3 Diagram blok AT89C51

Pada Gambar 3 terlihat bahwa terdapat 4 port untuk input output data, serta tersedia pula akumulator, register, RAM, stack pointer , Arithmetic Logic Unit (ALU), pengunci (latch) dan rangkaian osilasi yang membuat 89C51 dapat beroperasi hanya dengan 1 keping IC.

PERBEDAAN MIKROPROSESOR & MIKROKONTROLLER

Jadi begini. Secara kasat mata, keduanya berupa IC. Berupa chip. Benda kecil hitam, persegi, dengan banyak kaki. Namanya saja IC, integrated circuit, jadi dia itu sebenarnya rangkaian elektronik yang sangat rumit, tapi dijadikan kecil sekali dan kompak (integrated?).

Jadi kalau ada yang tanya persamaan mikroprosesor dengan mikrokontroler, ya secara umum keduanya dikemas dalam bentuk IC :p

Nah sekarang perbedaannya. Mikroprosesor itu ya mikroprosesor. Sedangkan mikrokontroler itu adalah benda (IC) yang memiliki mikroprosesor di dalamnya, plus bonus-bonus lain, seperti periferal input/output dan memori, baik RAM maupun Flash.

Secara asal-usul kenapa keduanya dibuat, nah mikroprosesor itu sifatnya adalah umum. Dia semacam bisa digunakan untuk "apa saja", mulai dari untuk jadi otak komputer pribadi, sampai ke otak untuk mesin cuci. Lalu, mikrokontroler itu sifatnya lebih khusus. Dia sengaja dirancang untuk tugas "pengendalian". Jaga-jaga kalau kalian belum memperhatikan, kata-kata kontroler dalam mikrokontroler artinya ya "controller", pengendali, pengatur, pengontrol.Sifat "pengendali" itu ternyata penting sekali lho. Terbukti, banyak sekali peralatan yang butuh mikrokontroler. TV, remote TV, mobil (sistem pengapian, panel digital, ABS, dll), mesin cuci, jam tangan digital, HP, Ipod, duh, banyak sekali. Dan sifatnya hampir tidak kelihatan. Lha iya, lha wong memang bentuknya kecil, ramping, dikemas dalam bentuk berupa sebuah IC... Dan katanya nih, konon mikrokontroler itu tugasnya sangat khusus dan spesifik untuk satu pekerjaan saja. Gak boleh ganti2. Ya boleh sih, tapi.... intinya, mikrokontroler dirancang untuk tugas tertentu, dan "ditanam" dalam perangkat lain sehingga "tidak kasat mata". Inilah pengertian mikrokontroler digunakan dalam sebuah embedded system.

Sedangkan mikroprosesor, selain tertanam dalam logic rangkaian sebuah mikrokontroler, sebenarnya secara istilah lebih merujuk ke chip komputer, sih. Komputer yang besar, maksudnya. Yang bisa dipakai untuk apa-apa itu lho. General purpose, istilahnya. Bisa dipakai untuk nge-game, untuk nge-net, untuk kerja

microprocessor --> unit pengolah logika dan aritmatika
microcontroller --> micro-computer --> microprocessor + memory + I/O device + peripherals lainnya
Jadi dalam microcontroller itu mengandung microprocessor.

Secara terjemahan kasar,

microprocessor=pengolah,

mikrocontroller=pengendali.

Dari sini mungkin kita sudah bisa memperkirakan perbedaannya.

Diolah dari berbagai sumber :

http://id.wikipedia.org/wiki/Mikroprosesor

http://id.wikipedia.org/wiki/Mikrokontroler

http://faisalman.wordpress.com/2009/08/29/whats-the-difference-between-microprocessor-and-microcontroller/

http://www.toko-elektronika.com/tutorial/uc1.html

http://www.forumsains.com/mikrokontroler-dan-robotika/beda-mikroprosesor-dengan-mikrokontroler/

http://hobimikro.blogspot.com/2009/12/beda-mikroprosesor-dengan.html

http://www.scribd.com/doc/14684664/mikroprosesor

Folder permission di Windows 7

Tulisan ini sekedar sharing bagaimana mengakali folder permission pada windows 7. Apa kegunaan folder permission saya rasa tak perlu saya paparkan di sini. Sekaligus apa kegunaan dari trik ini sya tidak paparkan karena pada dasarnya sangat jarang pengguna yang menggunakan trik seperti ini. Penasaran?

1. Buatlah sebuah folder baru, misal “1”

2. Buatlah 2 folder baru lagi di dalamnya missal “2” dan “3”

3. Buatlah shortcut untuk folder “3”

4. Pada propertis folder “3” bukalah tab Security

5. Edit

6. Kemudian Add

7. Advanced kemudian Find Now, pilih Everyone kemudian OK

8. OK terus hingga semua jendela tertutup
9. Kembali ke langkah nomer 4 dan pilih advanced

10. Buka tab Owner dan Edit

11. Pilih other users or group, advance, kemudian find now
12. Pilih everyone kemudian OK sampai semua jendela tertutup
13. Pada folder “1” set terlebih dahulu pada posisi hidden, Pada propertis folder “1” bukalah tab Security kemudian edit
14. Cari User komputer kita, dan beri cawang pada List folder content pada posisi deny

15. OK sampai semua jendela tertutup
16. Bersambung...
